Die Zahnbürstennorm ISO 16409 beinhaltet die Prüfung des passierbaren Lochdurchmessers, die Haltbarkeit der Filamente im Stiel und die Prüfung der Auszugskraft des Stiels im Halter.

Die Messplatte besteht aus nichtrostendem Stahl mit einer Dicke von (2,0 ± 0,1) mm. Die Messplatte hat insgesamt 30 Löcher ohne scharfe Kanten mit einem Durchmessern von 0,6 mm bis zu 3,5 mm in

Schritten von 0,1 mm. Die Grenzabmaße der Lochdurchmesser betragen ± 0,02 mm.

Die Messplatte kann in eine Zugprüfmaschine eingespannt werden.

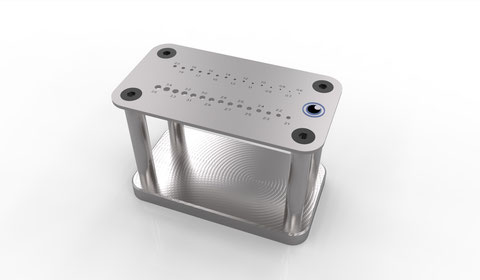

Messplatte 308-050

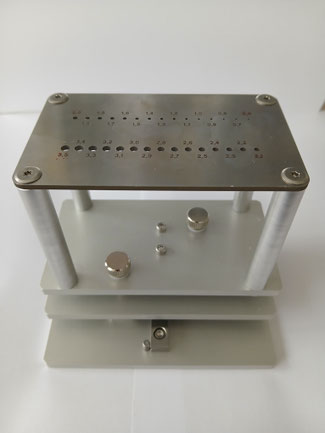

Messplatte mit xy-Tisch 308-060

Bei dieser Variante richtet sich das Loch mit Prüfling beim Zugversuch zum Messgerät in xy-Richtung aus. Es genügt eine grobe Vorausrichtung.

Spezifikation

Abmessungen (B,T,H) ca.  120, 80, 120 mm

Gewicht                                0,5 kg

Material:                               nichtrostender Stahl

Bestellinformationen

Messplatte (Test Filamenthalterung)                                              308-050       850 €

Messplatte mit xy-Tisch (Test Haltbarkeit des Drahtkerns)        308-060    1000 €

Lieferumfang

- Messplatte

Lieferbedingungen

Lieferbedingung: DAP
Lieferzeit: nach Vereinbarung

Technische Änderungen vorbehalten.

Die Abbildungen können von den tatsächlichen Geräten abweichen.

Alle Angaben sind unterverbindlich und freibleibend.

Die angegebenen Preise verstehen sich als Netto-Preise, zuzüglich der derzeit gültigen gesetzlichen Mehrwertsteuer.
