Verschleisstest der Filamente von manuellen oder elektrischen Zahnbürsten
Dieser Teststand dient der Prüfung des Verschleisses der Filamente von manuellen und elektrischen Zahnbürsten.
Dabei werden die Zahnbürsten mit einer definierten Putzkraft über ein Zahngebiss geführt. Durch eine Motorsteuerung werden Gebissreihen in der X-Y Achse bewegt. Möglich sind verschiedene
Kurvenbahnen, gerade Bewegung, Kreisbewegung, Z-Bewegung, 8-Bewegung.

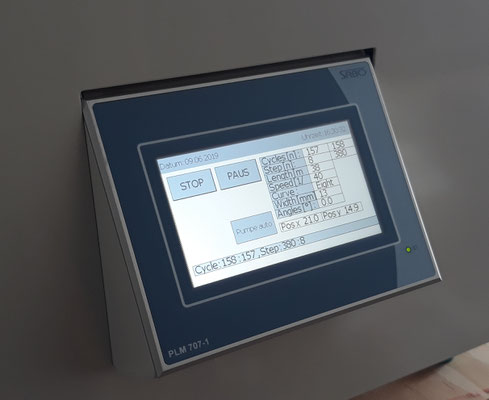

Der Prüfstand besitzt zur Steuerung eine SPS und zur Eingabe der Prüfparameter einen Touchscreen.
Eingestellt werden können die Putzbewegung (Kurvenbahn), Putzhub, Geschwindigkeit, Putzzyklen und für elektrische Zahnbürsten die Ruhephasen.
Die Bürsten können pneumatisch abgehoben werden.
Der Prüfstand beinhaltet weiterhin ein Perestaltikpumpe für das Befördern von Zahnpastengemisch, sowie einen Rührer zum Vermeiden der Setimentation von Abrasionsmaterial.
Durch seine kompake Bauweisse ist dieser Teststand ideal für den Laborbetrieb. Das Gerät ist ein Tischgerät. Ein 10L-Fass mit Zahnpastagemisch kann unter dem Tisch positioniert werden. Die Pumpe
steht neben dem Gerät auf dem Tisch.
Kurvenbahnen und Prozesse können auch auf einem PC editiert und verwaltet werden. Per Ethernet-Schnittstelle werden die Daten auf die SPS-Steuerung transferiert.
Es gibt bisher keine Norm für die Prüfung des Verschleisses bei Filamenten.
Hier können wir nur Empfehlungen geben wie Kraft, Weg, Hub, Zyklen, sowie Zahnpasten-Zusammensetzung. Die Tests sind auch von der Zahnbürste , dem Filamentmaterial, Härte und Topographie
abhängig. Aus diesem Grund müssen die Kunden sich durch Tests an aussagekräftige Ergebnisse annähern.
Der Test liefert kein absolutes Ergebniss, d.h. der Test sollte immer im Vergleich zu einer Referenzbürste durchgeführt werden. In Abhängig von der Weichheit, Topographie und des
Filamentmaterials, können homogene Verschleissbilder gewonnen werden.

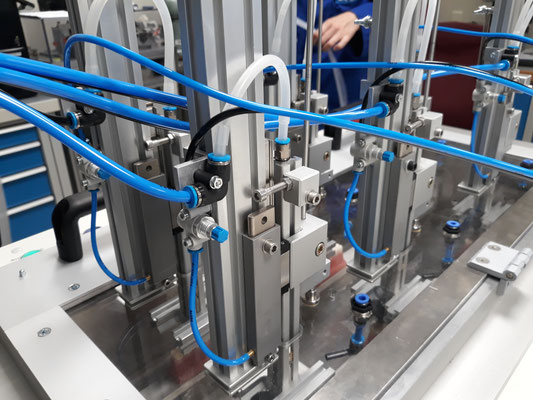

Prüfgerät

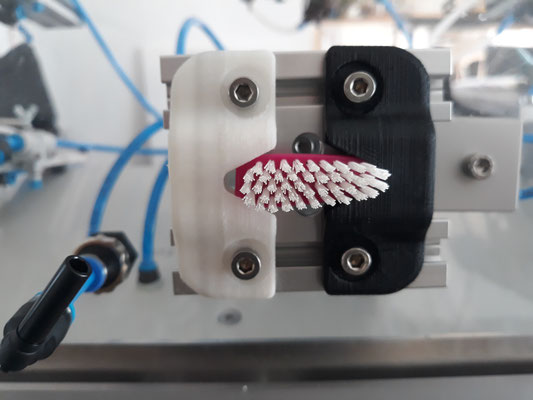

Halterung elektrischer Zahnbürsten
Spezifikation
| Abmessungen (B,T,H) ca. | 800mm, 600mm, 450 mm | |
| Gewicht | 50 kg | |
| Teststationen | manuelle Zahnbürsten | 6 |
| elektrische Zahnbürsten | 4 | |
| Putzbewegung | gerade, Kreis, 8, Z | |
| Putzhub |
in Richtung der Zahnreihe (x-Richtung) |
bis ±25 mm |
| Putzhub |
rechtwinklig zur Zahnreihe (y-Richtung) |
bis ±10 mm |
| Putzfrequenz | 5 – 50 1/min | |
| Putzkraft | 1 N – 4 N | |
| Zyklenzahl | 1 bis 999999 | |
| Stromversorgung | 230 (50 Hz) |
Bestellinformationen
| Prüfgerät manuelle Zahnbürsten | 314-010 | 36.000,- € | ||
| Halterung mit elektrischen Zahnbürsten | 314-015 | 4.500,- € | ||
| Gebissreihen Ersatz | 314-020 | 300,-€ |
Lieferumfang
1 Grundgerät
6 Halter für manuelle Bürstenköpfe
24 Gewichte
1 Faß 10 L
1 Rührer
1 Schlauchpumpe
1 Netzkabel CEE 16A (5 m)
1 Betriebsanleitung
Lieferbedingungen
Lieferbedingung: DAP
Lieferzeit: nach Vereinbarung
Technische Änderungen vorbehalten.
Die Abbildungen können von den tatsächlichen Geräten abweichen.
Alle Angaben sind unterverbindlich und freibleibend.
Alle Preise verstehen sich als Nettopreise.
