Testgerät zur Quantifizierung der Dentin-Abrasion mit Zahnbürsten ISO 14569-1
Funktion
Die Norm ISO 14569-1 befasst sich mit der Abrasion von dentalen Werkstoffen durch Zahnbürsten.
Dabei werden die Dentalproben durch eine Motorsteuerung in X- und Y- Richtung unter der Zahnbürste mit einer definierten Putzkraft bewegt. Möglich sind verschiedene Kurvenbahnen, gerade Bewegung,
Kreisbewegung, Z-Bewegung oder 8-Bewegung.
Die Putzkraft wird durch Gewichte aufgebracht und kann für jede Station unabhängig eingestellt werden. Der Abstand und die Neigung der Filamente zur Probenoberfläche ist einfach durch
Bedienelemente einstellbar. Während des Putzvorganges wird ein Zahnpastengemisch über die Bürsten gepumpt. Jede Probe befindet sich in einer Probenkammer, eingetaucht im Zahnpastengemisch. Unter
der Probenkammer befindet sich eine Auffangwanne, die durch Ihre Konstruktion einfach zu reinigen ist.

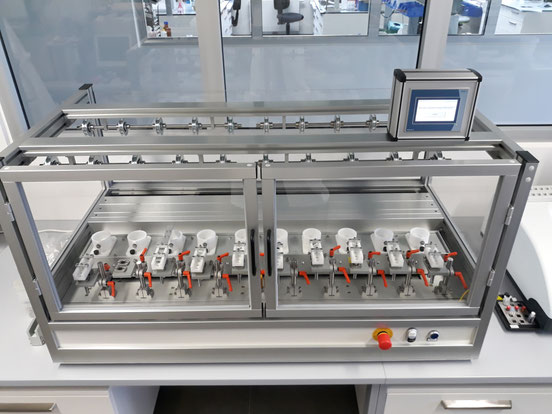

Der Prüfstand besitzt zur Steuerung eine SPS und zur Eingabe der Prüfparameter einen Touchscreen.
Eingestellt werden können die Putzbewegung (Kurvenbahn), Putzhub, Geschwindigkeit und Anzahl der Putzzyklen.
Durch seine kompakte Bauweisse ist dieser Teststand ideal für den Laborbetrieb.

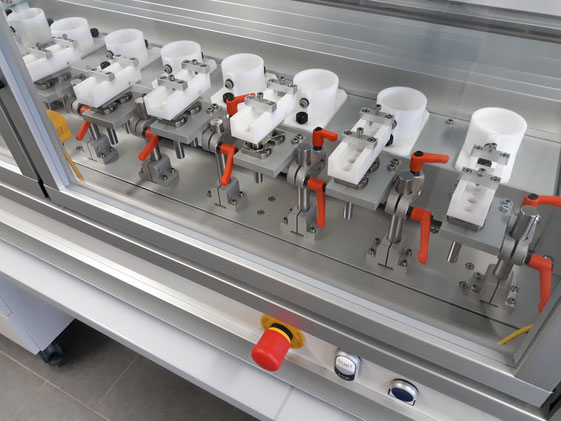

Halter für manuelle Zahnbürsten

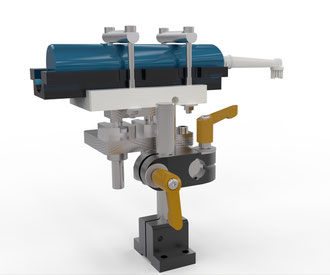

Halter für elektrische Zahnbürsten

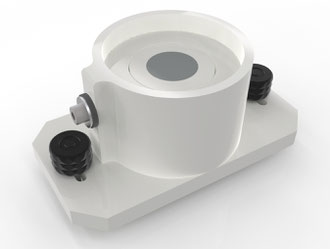

Probenhalter

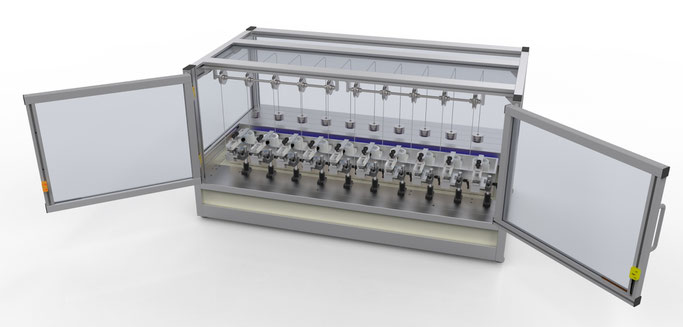

Aufbau für elektrische Zahnbürste
Da die elektrische Zahnbürste eine höhere Gewichtskraft auf die Probe erzeugt, wird das Gewicht über Rollen und einem Gegengewicht auf 2 N reduziert.
Für die elektrische Zahnbürste wird eine eigene Aufnahme benötigt.
Diese können wir nach Kundenvorgaben als 3D-Druck anbieten.
Spezifikation
| Abmessungen (B,T,H) ca. | 1300, 700, 850 mm | |
| Gewicht | 70 kg | |
| Probengröße (D,H) | 20 mm, 5mm | |
| Teststationen | 5 - 10 | |
| Putzbewegung | gerade, Kreis, 8, Z, langer Kreis | |
| Putzhub (L,B) |
y-Richtung 40 mm x-Richtung 10 mm |
|
| Putzfrequenz | bis 60 1/min | |
| Putzkraft | >=2 N (auch nach Kundenwunsch) | |
| Zyklenzahl | 1 bis 200.000 | |
| Stromversorgung | 115 / 230 (50/60 Hz) |
Option
| Pumpe; Faß; Rührer | 412-200 | |
|
Halter für elektrische Zahnbürsten mit Gewichtsreduktion |
412-300 |
|
| Halter nur für Bürstenköfpe | 412-310 |
Bestellinformationen
| Prüfgerät | 5 Stationen | 412-010 | |
| Prüfgerät | 10 Stationen | 412-020 | 25.000,- € |
| Probeschalen | 10 Stück |
412-110 |
2300,- € |
|
Aufbau für elektrische Zahnbürsten |
Rollen + Aufnahme | 412-140 | 3000,- € |
|
Gebissreihen |
412-120 |
Lieferumfang
1 Grundgerät
5/10 Halter für manuelle Bürstenköpfe
5/10 Gewicht 200g
1 Betriebsanleitung
1 Netzkabel CEE 16A (5 m)
Lieferbedingungen
Lieferbedingung: DAP
Lieferzeit: nach Vereinbarung
Technische Änderungen vorbehalten.
Die Abbildungen können von den tatsächlichen Geräten abweichen.
Alle Angaben sind unverbindlich und freibleibend.
Die angegebenen Preise verstehen sich als Netto-Preise, zuzüglich der derzeit gültigen gesetzlichen Mehrwertsteuer.
